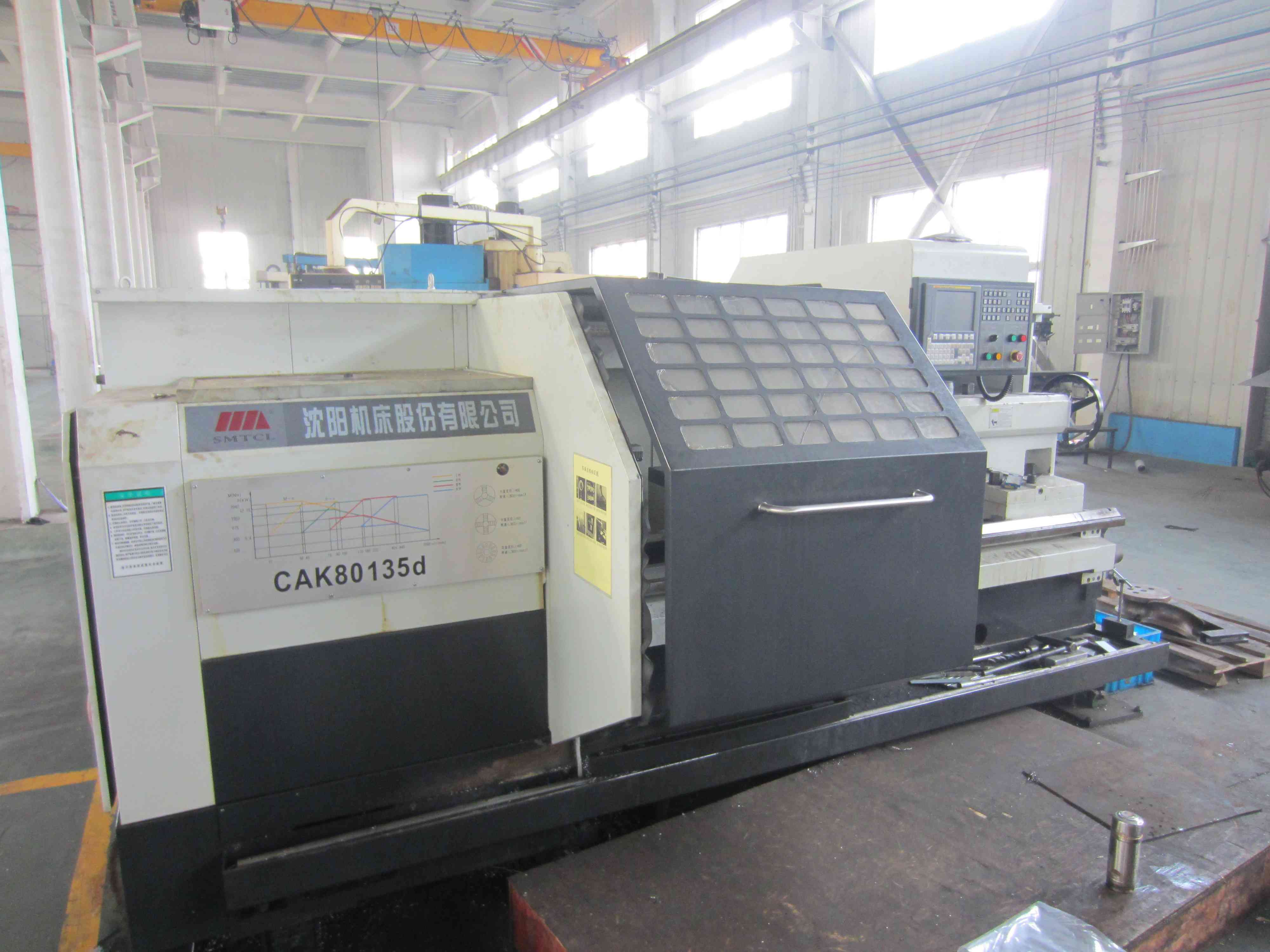

主要技术指标

项 目 单位 规格 备注 床身上最大回转直径 mm φ800 最大工件长度 mm 1500，3000, 5000 随机床规格变化 滑板上最大回转直径 mm Φ480 最大车削长度 mm 1350，2850, 4850 主 轴 主轴端部型式及代号 D11 主轴前端孔锥度及锥孔 1：20；Φ120 主轴孔直径 mm Φ104 转速级数 4档，档内无级 转速范围 r/min 17-100；38-222；76-445；180-1000 主电机功率 kW 15 X/Z轴快移速度 m/min 4/8 X轴行程 mm 420/立四 Z轴行程 mm 1350，2850, 4850 立四 尾座 套筒直径/行程 mm Φ100/250 尾座主轴锥孔锥度 莫氏 莫氏5号 刀架 刀架形式 立四 转位时间（每工位） s 3.75 刀架转位重复定位精度 mm 0.008 刀杆尺寸 外圆刀杆 mm 32×32 镗刀杆直径 mm Φ32

主要功能/应用范围

1．铣削加工数控铣床一般应具有三坐标以上联动功能，能够进行直线插补和圆弧插补，自动控制旋转的铣刀相对于工件运动进行铣削加工，如图4-4所示。坐标联动轴数越多，对工件的装夹要求就越低，加工工艺范围越大。2．孔及螺纹加工可以采用定尺寸孔加工刀具进行钻、扩、铰、锪、镗削等加工，也可以采用铣刀铣削不同尺寸的孔3．刀具补偿功能一般包括刀具半径补偿功能和刀具长度补偿功能。

服务内容

试制加工

服务的典型成果

已为南皮县域中小企业开展多次试制加工服务

对外开放共享规定

无

参考收费标准

无
