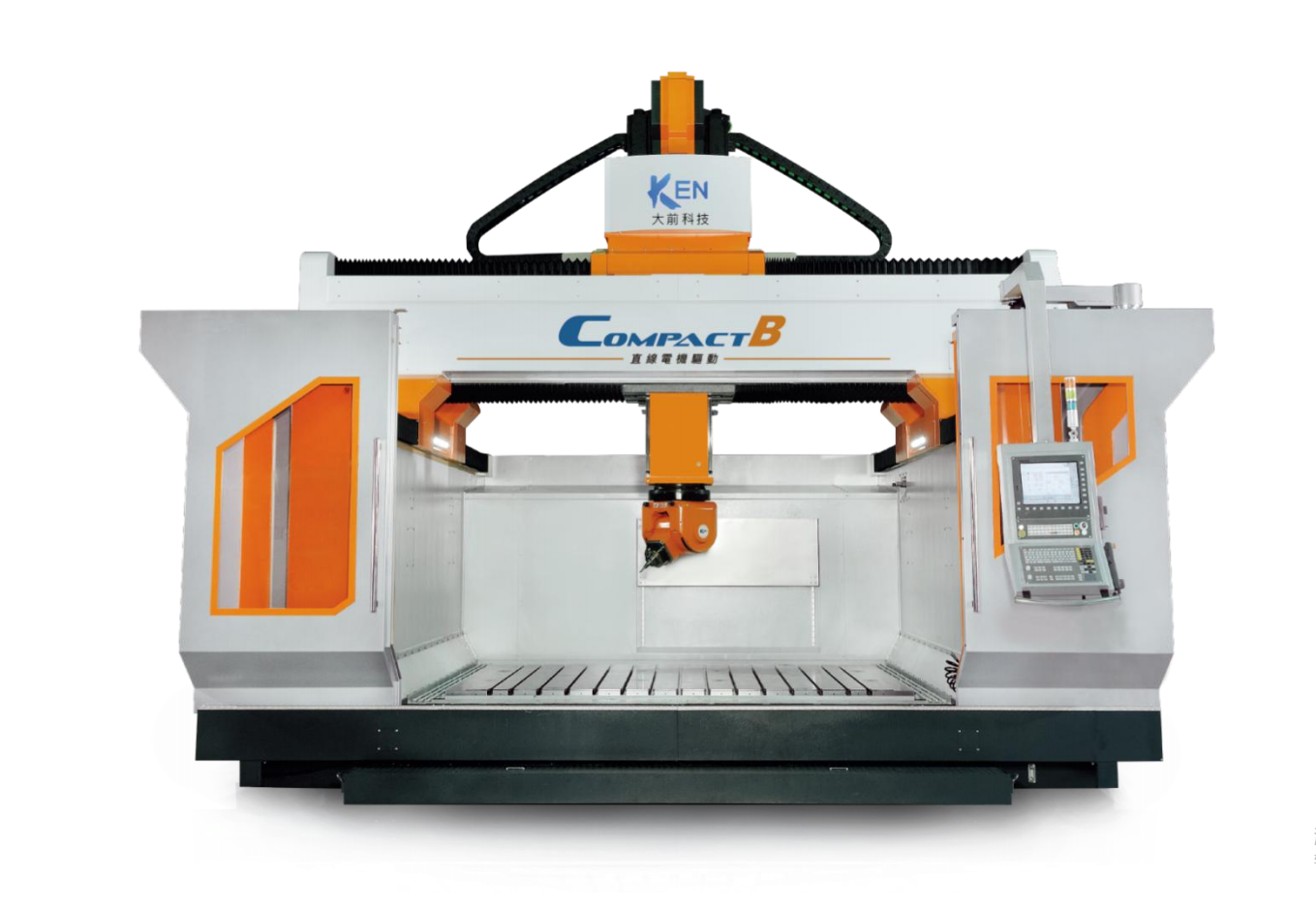

主要技术指标

X / Y / Z 驱动 Type 直线电机/直线电机/双螺杆 X轴行程 mm 2200 Y轴行程 mm 3200 Z轴行程 mm 1250 TCH-19(A100) 最大旋转速度B/C Rpm（360°/S） 50/50 最大加速度B/C rad/s2 30/30 最大扭力B/C Nm 1100 / 900 刹车扭力（油压操作）B/C Nm 4000 / 4000 定位精度B/C arc.sec ±3/±3 旋转角度B/C deg ± 100° / ±360°五轴用主轴轴斜度 HSK A100 转速 rpm 15000 主轴马力S1-100% (S6-40%) kw 50（65） 主轴扭力S1-100% (S6-40%) Nm 96（124） 定位精度X/Y/Z轴 全行程/mm 0.007 / 0.009/ 0.0051 重复定位精度 X/Y/Z轴 mm/2m 0.0058mm/2m

主要功能/应用范围

五轴联动负角度加工

服务内容

汽车保险杠模具，航天等大型精密加工。

服务的典型成果

长城汽车保险杠模具加工

对外开放共享规定

按照公司科研设备共享规定执行

参考收费标准

根据加工图纸指定
