主要技术指标

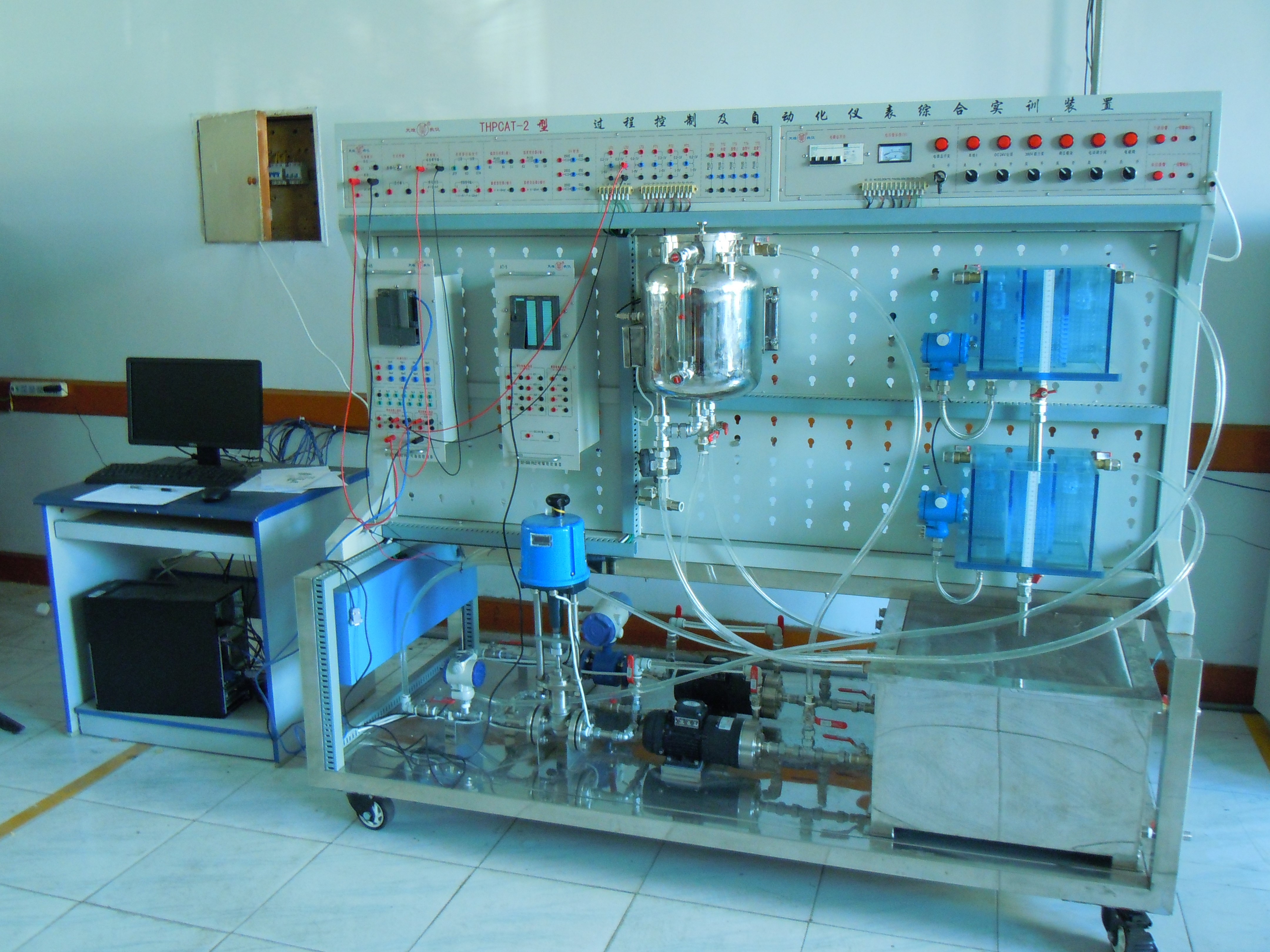

（1）过程控制实训对象系统 实训对象包含有：不锈钢储水箱；双面上、下各两个串接有机玻璃方形水箱；单相电加热锅炉（由不锈钢锅炉内胆加温筒和封闭式外循环不锈钢冷却锅炉夹套构成）和铝塑盘管组成。 系统动力系统有两套：一套由三相（AC 380V）不锈钢磁力驱动泵、电动调节阀、交流电磁阀、涡轮流量计及手动阀门等组成；另一套由变频器、三相不锈钢磁力驱动泵（AC 220V变频）、电磁流量计及手动阀门等组成。 （2）对象系统中的各类检测变送器执行装置 1）扩散硅压力变送器四只：分别用来检测四个液位水箱的液位。 2）流量计两只：分别用来检测两套动力系统支路流量及盘管出水口流量。 3）Pt100热电阻温度传感器五只：分别用来检测锅炉内胆、锅炉夹套、盘管（三只）的水温 4）执行机构：包含电磁阀、电动调节阀各一个。 5）动力装置：三相AC 380V（恒压）不锈钢磁力驱动泵、三相AC 220V（变频）不锈钢磁力驱动泵各一个。 （3）实训装置控制箱，主要功能应包括： 1）控制箱面板上提供实训所需要的两路单相AC 200V电源，总电源由空气开关控制，电网电压由交流电压表监示，空气开关带有漏电保护功能，保证实训装置的安全性。控制箱面板上安装有强弱电源和各执行机构的旋钮启动开关，每启动一个旋钮都有相应的状态指示灯显示，锅炉及储水箱安装有液位报警系统，控制箱面板都有相应的信号灯显示，防止锅炉干烧及水泵空转。 2）控制箱内部装有调压模块，变频器，开关电源等器件。 3）控制箱提供I/O信号接口板，将各传感器检测及执行器控制信号同面板上的插座相连，便于连线组成不同的控制系统。 （4）系统实训软件：包括工控组态软件、实验编程软件等，根据硬件配置进行配套。实现下列控制种类：智能仪表控制，远程数据采集控制，PLC过程控制。 （5）装置配有欧式导线架，用于悬挂和放置实训专用连接导线，造型美观大方。 （6）DELL台式电脑1台。

主要功能/应用范围

过程装备安装调试技能实训装置:可以进行典型机电气液一体化系统的安装、液压气动管路安装、电气控制线路布线、触摸屏与PLC编程及调试、整机调试及运行等技能训练
